RFID系統的構成

1）信號發射機在RFID系統中，信號發射機為了不同的應用目的，會以不同的形式存在，典型的形式是標簽（TAG）。標簽相當于條碼技術中的條碼符號，用來存儲需要識別傳輸?shù)男畔ⅲ硗?，與條碼不同的是，標簽必須能夠自動或在外力的作用下，把存儲的信息主動發射出去。標簽一般是帶有線圈、天線、存儲器與控制系統的低電集成電路。

2）信號接收機在RFID系統中，信號接收機一般叫做閱讀器。根據支持的標簽類型不同與完成的功能不同，閱讀器的復雜程度是顯著不同的。閱讀器基本的功能就是提供與標簽進行數據傳輸?shù)耐緩?。另外，閱讀器還提供相當復雜的信號狀態控制、奇偶錯誤校驗與更正功能等。標簽中除了存儲需要傳輸?shù)男畔⑼猓€必須含有一定的附加信息，如錯誤校驗信息等。識別數據信息和附加信息按照一定的結構編制在一起，并按照特定的順序向外發送。閱讀器通過接收到的附加信息來控制數據流的發送。一旦到達閱讀器的信息被正確的接收和譯解后，閱讀器通過特定的算法決定是否需要發射機對發送的信號重發一次，或者知道發射器停止發信號，這就是“命令響應協議”。使用這種協議，即便在很短的時間、很小的空間閱讀多個標簽，也可以有效地防止“欺騙問題”的產生。

3）天線天線是標簽與閱讀器之間傳輸數據的發射、接收裝置。在實際應用中，除了系統功率，天線的形狀和相對位置也會影響數據的發射和接收，需要專業人員對系統的天線進行設計、安裝。

RFID系統的常見應用

RFID系統的常見應用主要有用于設備資產管理，資產巡檢，資產盤點的移動作業便攜式數據采集系統；用于物流分揀，倉儲進出庫管理的物流控制系統；基于公共交通，會員管理，簽到應用的小額支付，身份識別系統等

移動作業便攜式數據采集系統

移動作業便攜式數據采集系統是使用帶有RFID電子標簽閱讀器的MT5000手持式數據采集器采集RFID電子標簽上的數據。這種系統具有比較大的靈活性，適用于不宜安裝固定式RFID系統的應用環境，像MT5000超高頻安卓手持終端可以讀到6米，這在巡檢，資產盤點上是可以很好的提高巡檢人員安全性以及提高效率的。手持式閱讀器(數據輸入終端)還可以在讀取數據的同時，通過無線電波數據傳輸方式(3G或WIFI)實時地向主計算機系統傳輸數據，也可以暫時將數據存儲在閱讀器中，在一批一批地向主計算機系統傳輸數據。

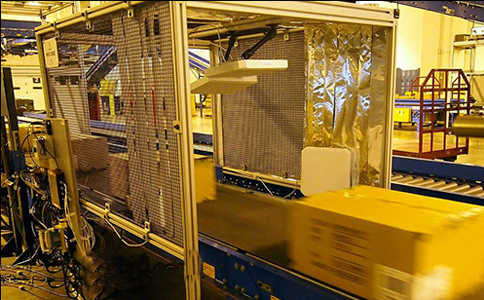

物流控制系統

在物流控制系統中，固定布置的RFID電子標簽閱讀器YXK5分散布置在給定的區域，并且閱讀器直接與數據管理信息系統相連，信號發射機是移動的，一般安裝在移動的物體、人上面。當物體、人流經閱讀器時，閱讀器會自動掃描標簽上的信息并把數據信息輸入數據管理信息系統存儲、分析、處理，達到控制物流的目的。

小額支付，身份識別系統

電子標簽可以通過嵌入到身份證、護照、工作證的各種證件中，用作人員身份識別，是目前RFID射頻識別技術應用最為廣泛和成熟的領域之一。在國內的主要應用有：

中國第二代居民身份證，基于ISO/IEC 14443-B標準的13.56MHz電子標簽，該項目可以說是國內乃至國際上最大的RFID應用的項目之一。

教育部學生購票優惠卡，基于ISO/IEC 15693標準的13.56MHz電子標簽。

共青團中央青年卡，基于ISO/IEC 14443-A標準的13.56MHz電子標簽。

公共交通管理

公共交通管理是國內應用RFID技術最早的，也是最成功的領域之一，目前國內主要涉及的應用有電子車票、不停車收費(ETC)等。電子車票具有交易便捷，快速通過，可靠性高等優點，所以越來越多的城市正準備使用電子車票并準備給它加更多的功能。在不停車收費系統特別是高速公路自動收費應用上，RFID技術可以解決原來收費成本高、管理混亂以及停車排隊引起的交通擁堵等問題，在這方面應用的電子標簽因為要求能夠遠距離、快速識別，所以多工作在UHF或微波頻段。典型的應用有: 國內許多城市(如上海)，使用基于ISO/IEC 14443-A標準的13.56MHz電子標簽作為地鐵、出租、公交的電子車票。深圳在車流量很大的皇崗海關、文錦渡海關，使用了UHF頻段的RFID系統來提高通關效率。此外，許多城市都在建設和應用RFID技術進行著高速公路的不停車收費管理系統。

物流管理

物流管理是RFID技術的另一個重要應用，目前在國內也正在逐步的試用與推廣。RFID系統可對整個物流過程進行監控和管理，保證物品在運輸流通中不會被誤送或丟失，降低物流成本，提高運輸?shù)男省Ｍ瑫r，由于RFID技術具有防偽的特性，可對特殊的物品(如危險品)結合物流管理進行嚴格控制，防止假冒偽劣產品流入市場。典型的應用有:

鐵道部鐵路車號自動識別，使用基于EPC CLASS0標準的UHF電子標簽。

中國郵政郵包分揀，正在試用多種標準的UHF電子標簽，尚未最后確定。

上海液化氣鋼瓶管理，使用基于ISO/IEC 15693標準的13.56MHz電子標簽。

上海煙花爆竹管理，使用基于ISO/IEC 14443-A標準的13.56MHz電子標簽。

從RFID在國內的應用可以看到，不同頻段的RFID系統應用發展不均衡：13.56MHz電子標簽發展成熟，應用廣泛，正在向更多的應用領域發展；UHF頻段電子標簽的應用還處于起步階段，這與國內目前的市場需求密切相關。在身份識別、電子票據、防偽、危險品管理等領域，其需求特點是工作距離要求不高、有一定安全加密的要求、成本要求不高，這些都是13.56MHz電子標簽發展較快的領域。

在商業供應鏈管理、倉儲管理、不停車收費等領域，其需求特點是工作距離遠、快速識別、安全性要求不高、成本要求很高，這些領域?qū)⑹荱HF、微波頻段電子標簽的重要發展領域，但由于技術、成本等各方面原因，RFID在這方面應用的發展相對較慢。但隨著一些國際商業巨頭(如沃爾瑪、麥德龍等)，對RFID在商業供應鏈管理應用上的推動，可以預見，UHF、微波頻段電子標簽的應用在不遠的將來，在全球、在國內都會有重大的發展。

更多信息請下載PDF電子版說明文檔：
